MCCS1500
絕熱膨脹云霧艙系統
為用于模擬自然環境中云產生所需的物理條件，模擬檢測不同催化劑在不同溫度下的成雨性能，探索新的人工影響云雨機理
|
· 絕熱膨脹法的云霧生成原理 · 最低溫控-40℃，壓力控制10~1100hPa · 從2~2000um云霧滴譜分析及記錄 · 集成高速微距攝像系統支持微觀動態觀測 |
|
系統設計
System Design
通過控制云艙內溫度、濕度、氣壓等參數，在云艙內部模擬自然環境中云的產生所需的微物理環境條件，從而產生從冷云到暖云各種不同的人造云。
主體構成
Subject Composition

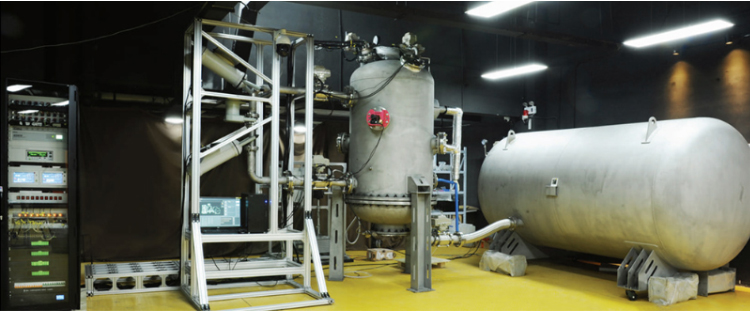

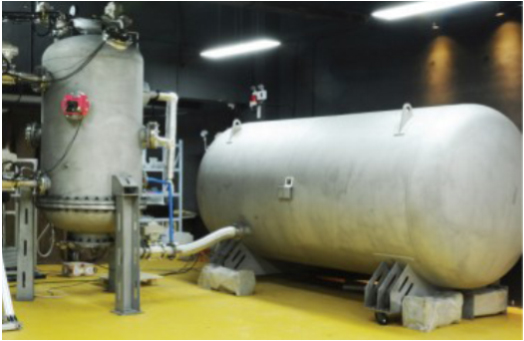

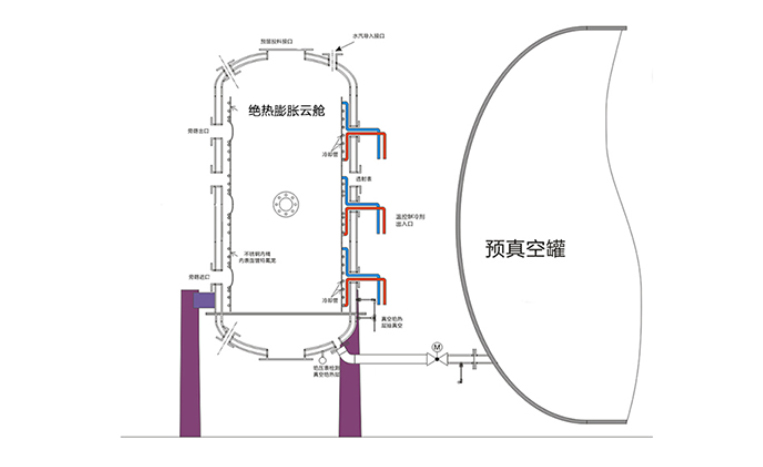

該系統主要由云艙艙體、控制系統、測量系統、數據采集與分析系統組成，主要硬件構成為預真空罐和絕熱膨脹云艙，輔助設備有激光照明裝置、顯微攝像機、氣溶膠粒徑譜儀、云霧滴譜儀、云粒子譜儀、云粒子成像儀、降水粒子成像儀等。
 |
 |
|

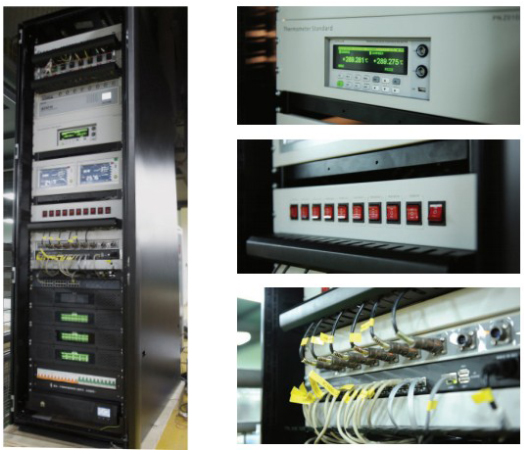

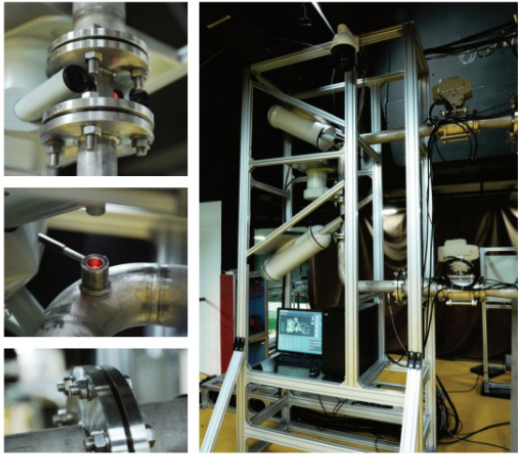

| 旁路系統 | 控制系統 | |
 |
 |
|

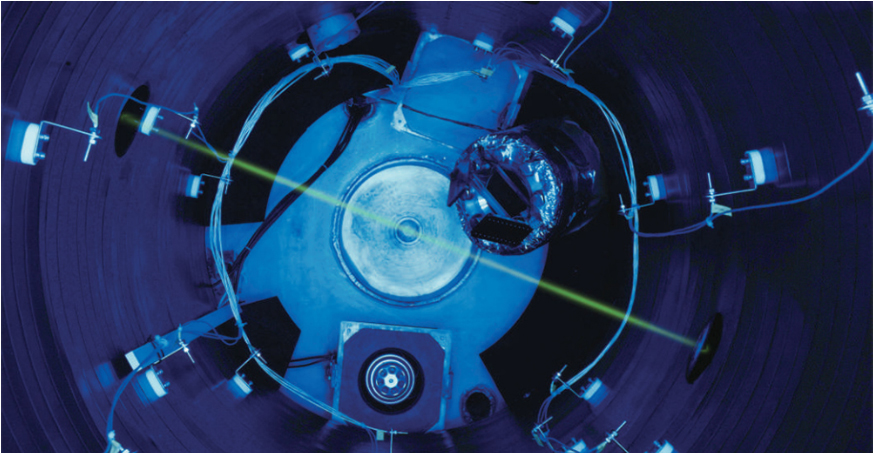

| 云艙檢測系統 | 云艙艙體 |
軟件設計
Software Design
|

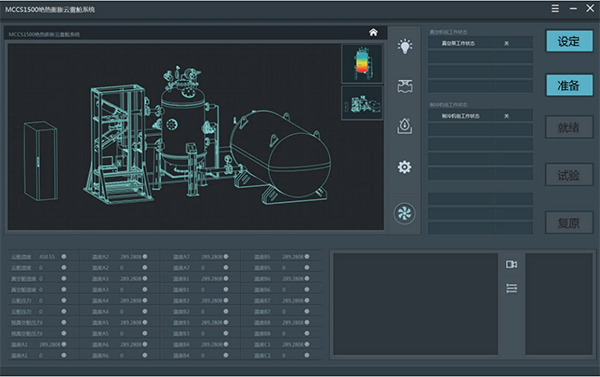

軟件介紹 MCCS1500絕熱膨脹云霧艙系統是為針對云艙項目單獨開發的顯示控制軟件，可以實時獲取云艙試驗中數據展示于軟件界面中，還可以控制試驗進程。軟件兼容Windows7及以上操作系統，操作簡單方便。并通過計算機串口和實驗設備集成的串口連接，通訊安全快速。 |

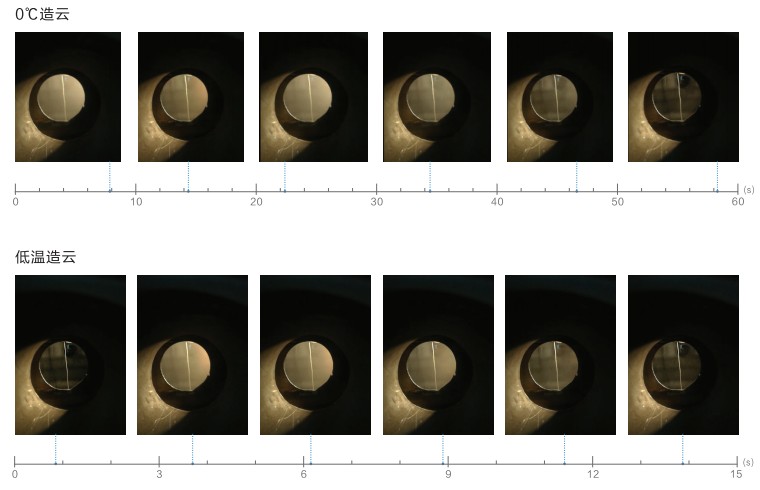

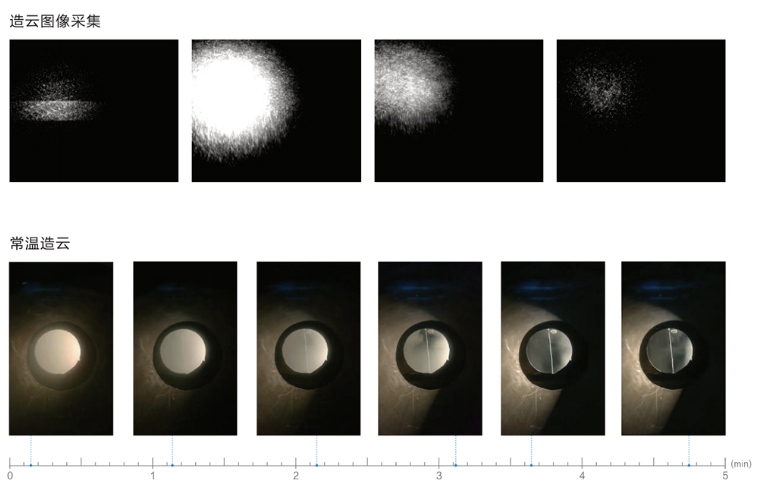

試驗成果
Test Results
